Подбор (расчет) длины рулевого троса (управление поворотом двигателя)

Рулевое управление лодкой, состоит из двух компонентов:

  • Первый компонент (управление мотором) - это контроллер (машинка газ-реверс) и троса газ-реверс.
  • Второй компонент (управление лодкой или управление поворотом двигателя) - это рулевое колесо (штурвал), рулевой трос и рулевая тяга.

В данном разделе мы рассмотрим компонент - управление поворотом двигателя, в частности рулевой трос.

Основная задача рулевого троса — это передавать импульс от штурвала через редуктор на поворот мотора. Поэтому, при покупке рулевого троса необходимо правильно подобрать его тип, совместимый с рулевым редуктором и правильно рассчитать его длину.


Типы рулевых тросов

Тип рулевого троса выбирается в зависимости от модели рулевого редуктора. Для рулевых редукторов c мощностью лодочного мотора до 55 л.с. применяется рулевой трос типа М58. Для рулевых редукторов мощностью лодочного мотора более 55 л.с. применяется рулевой трос типа М66 или М47.

Основные отличия между М58 и М66 (М47) - в диаметре сердечника (6 мм. и 8 мм. соответственно) и способе подсоединения к редуктору.

Трос M58 тоньше, чем трос М66 и более эластичен, что удобно при его прокладывании, но он не дает никакого запаса прочности, стоит дешевле. Трос M66 более толстый и надежный, но и стоит дороже.

Для моторов большой мощности, рекомендуется устанавливать гидравлическую рулевую систему, которая обеспечит легкое и плавное управление Вашей лодки.

ВАЖНО ЗНАТЬ! Троса М58 и М66 — НЕ взаимозаменяемые.


Подбор (расчет) длины рулевого троса

Расчет длины рулевого троса
  • 1. Необходимо измерить следующие расстояния:
    • A – расстояние от центра рулевого редуктора до борта катера (в см.).
    • B – расстояние от рулевого редуктора до транца лодки (в см.).
    • C – расстояние от борта катера до середины транца (в см.).
  • 2. Посчитать сумму получившихся измерений (A + B + C) и отнять 20 см.:
    При каждом повороте рулевого троса (изгибе) на 90° из длины (A + B + C) вычитаем по 10 см., т.е.
    (A + B + С) - 20.
  • 3. Дальнейший расчет длины зависит от расположения опоры рулевого троса:
    Необходимо определить какой из вариантов подключения троса к мотору будет применен - стандартный (через трубу на моторе) [3.1] или с применение опорного кронштейна [3.2].

3.1. Стандартное подключение (через трубу на моторе)

Монтаж троса на двигатель

Подходит для большинства типов корпусов судна, в том числе и для лодок ПВХ. Опора троса, установленная стационарно на двигателе - это обычно те моторы, которые изначально предназначены для дистанционного управления.

  • 3.1. При данном типе крепления к полученным расчетам прибавляем 30 см., т.е.
    ((A + B + C) - 20 см.) + 30 см.
  • 4. Полученный результат переводим в футы и округляем в большую сторону. (1 фут = 30,48 см.)

Калькулятор расчета длины рулевого троса

(Стандартное подключение)

Введите значения в сантиметрах:

Необходимая длина троса:
0 футов(а)


3.2. Подключение с применение опорного кронштейна

Монтаж троса на стенке подмоторной нишы
Монтаж троса на кронштейне

Крепление опоры через стенку рецесса, переборку, борт или на транец с прямым присоединением троса к проушине на моторе. Используется когда крепление к двигателю затруднено или невозможно в связи с конструктивными особенностями корпуса.

  • 3.2. При данном типе крепления от полученных расчетов отнимаем 30 см., т.е.
    ((A + B + C) - 20 см.) - 30 см.
  • 4. Полученный результат переводим в футы и округляем в большую сторону. (1 фут = 30,48 см.)

Калькулятор расчета длины рулевого троса

(Подключение с применение опорного кронштейна)

Введите значения в сантиметрах:

Необходимая длина троса:
0 футов(а)


Таблица типов рулевых тросов и совместимых с ними редукторов
Трос Совместимый редуктор Особенности
Рулевой трос М58 (SC-18, Т-01) T-67; G8; G10 Для моторов до 55 л.с.
Рулевой трос ESC-18 EDGE (TFXTREME) T-67; G8; G10 Рулевой трос повышенной прочности. Имеет повышенное толкающее усилие. Адаптирован к максимальным изгибам.

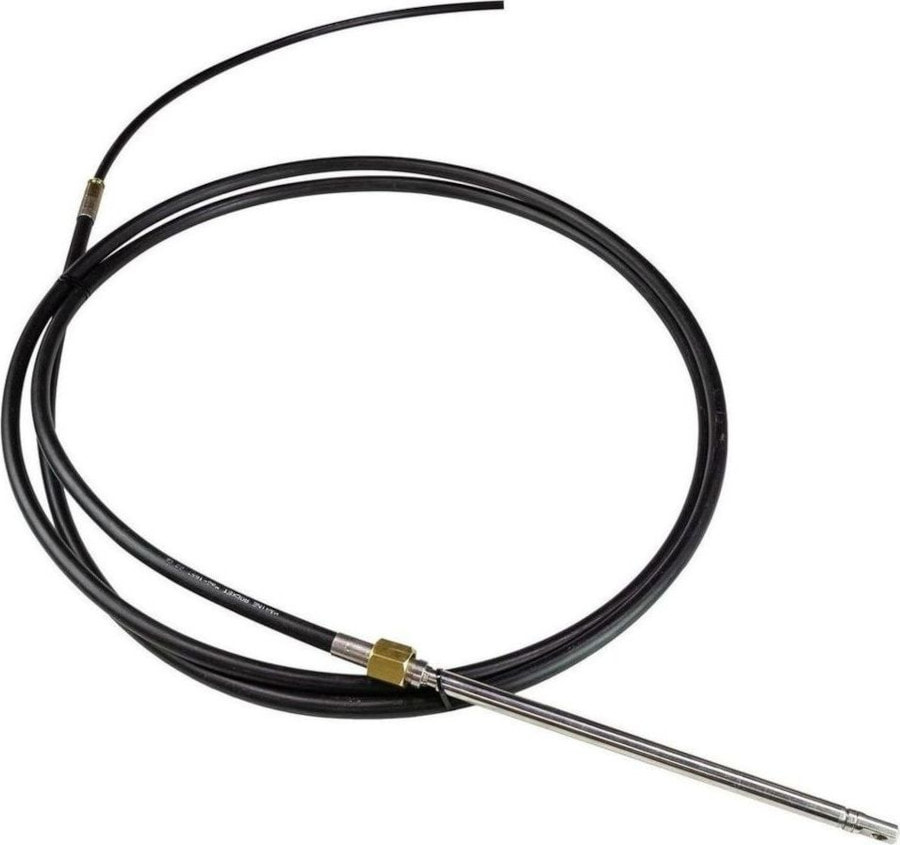

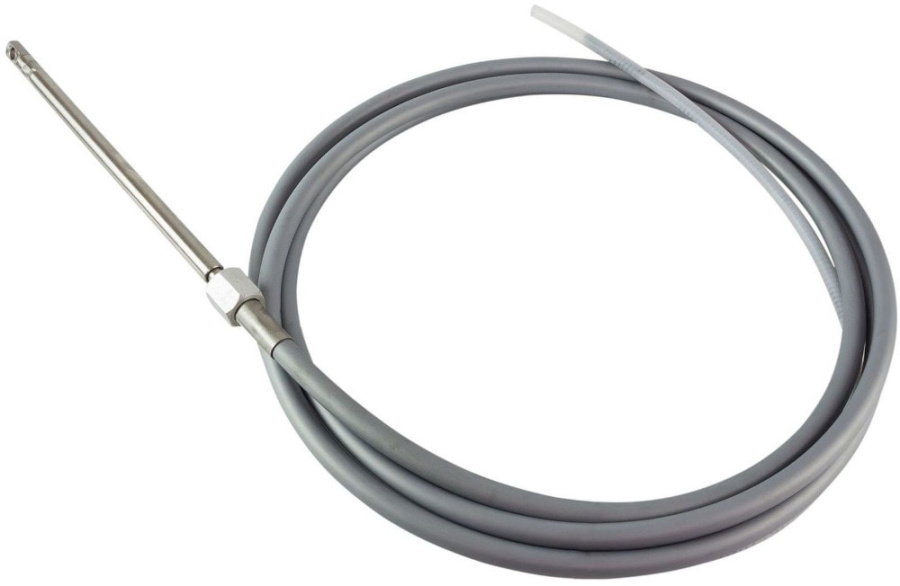

Рулевой трос М66 (SC-16, Т-02) T-71; T-71FC; T-72; T-85; G12 Для моторов до 200 л.с.
Рулевой трос ESC - 16 EDGE-B (TFXTREME) T-71; T-71FC; T-72; T-85; G12 Рулевой трос повышенной прочности. Имеет повышенное толкающее усилие. Адаптирован к максимальным изгибам.
Рулевой трос Big-T (SC-11) SC-11 (Big-T) Крепление рулевого троса осуществляется с помощью гайки, что обеспечивает более надежное соединение в узле трос - редуктор и более точную перекладку руля при поворотах.
